스마트 팩토리 및 자동화 제어 시스템을 설계할 때 엔지니어가 가장 먼저 맞닥뜨리는 고민 중 하나는 “이 위치에 아날로그 센서를 써야 할까, 아니면 디지털 센서를 써야 할까?”입니다.
온도, 압력, 유량, 변위 등 물리량을 측정하는 모든 산업용 센서는 감지한 결과를 전기 신호로 변환하여 PLC(Programmable Logic Controller), DCS, 데이터 로거와 같은 상위 제어기로 전달합니다. 이때 센서가 신호를 변환하고 출력하는 형태는 크게 아날로그(Analog)와 디지털(Digital) 방식으로 나뉩니다.
두 신호 방식은 데이터의 해상도, 응답 속도, 노이즈 내성, 배선 비용 및 PLC 입력 모듈 구성까지 시스템 전반에 큰 영향을 미칩니다. 이번 글에서는 산업용 센서의 아날로그 출력과 디지털 출력의 근본적인 작동 원리와 차이점, 그리고 실제 현장 적용 시의 선택 기준을 상세히 정리합니다.
1. 아날로그 출력(Analog Output)의 개념과 작동 원리
(1) 아날로그 출력이란?
아날로그 출력은 센서가 감지한 물리량(예: 0~10bar 압력, 0~100°C 온도)에 비례하여 연속적으로 변화하는 전압(Voltage)이나 전류(Current) 형태로 신호를 보내는 방식입니다.
- 연속적 데이터: 측정 범위 내의 모든 미세한 변화를 실시간으로 끊김 없이 표현할 수 있습니다.
- A/D 변환 필수: PLC나 마이크로프로세서는 0과 1의 이진 데이터만 처리할 수 있으므로, 아날로그 신호를 입력받기 위해서는 중간에 ADC(Analog-to-Digital Converter, 아날로그-디지털 변환기) 모듈이 반드시 필요합니다.
(2) 대표적인 아날로그 출력 규격
- 전류 루프 (4-20mA):
- 산업 표준으로 가장 널리 쓰이는 방식입니다.
- 0mA가 아닌 4mA를 최저 기준(Live Zero)으로 삼기 때문에 단선(배선 끊어짐) 여부를 즉각 감지할 수 있습니다.
- 전류 방식 특성상 도선의 저항에 따른 전압 강하 영향이 적어 장거리 전송(수백 미터)과 노이즈 환경에 매우 강합니다.
- 전압 출력 (0-10V, 1-5V):
- 배선 및 회로 구성이 직관적이며 전력 소모가 적습니다.
- 배선 길이가 길어지면 선로 자체 저항으로 인해 전압 강하가 발생하고, 주변 전자기 노이즈(모터, 인버터 등)에 취약하여 단거리 전송용으로 제한됩니다.
2. 디지털 출력(Digital Output)의 개념과 작동 원리
(1) 디지털 출력이란?
디지털 출력은 신호의 유무(0 또는 1, High 또는 Low)를 나타내는 불연속적인 이진(Binary) 신호, 혹은 특정 디지털 통신 프로토콜을 이용해 패킷 단위로 전송되는 신호를 의미합니다.
산업 현장에서 디지털 센서는 크게 스위칭 출력형과 필드버스/통신형으로 구분됩니다.
(2) 대표적인 디지털 신호 형태
- 스위칭 출력 (Discrete/Binary ON-OFF):
- 물체가 “감지 영역 내에 도달했는가(ON)” 또는 “도달하지 않았는가(OFF)”만을 판단합니다.
- 대표적으로 유도형 근접센서, 광전센서, 리미트 스위치, 압력 스위치 등이 있습니다.
- 배선 결선 방식에 따라 NPN(싱크 출력, 주로 아시아권/일본계 PLC)과 PNP(소스 출력, 주로 유럽계/글로벌 PLC)로 나뉩니다.
- 시리얼/버스 통신형 디지털 출력:
- RS-485(Modbus-RTU), CANopen, Profibus 및 최근 스마트 팩토리의 표준으로 자리 잡은 IO-Link가 대표적입니다.
- 단순 ON/OFF를 넘어, 센서 내부의 ADC가 자체 변환한 정밀 측정값, 센서 자가 진단 에러, 파라미터 설정을 단일 디지털 라인으로 양방향 통신합니다.

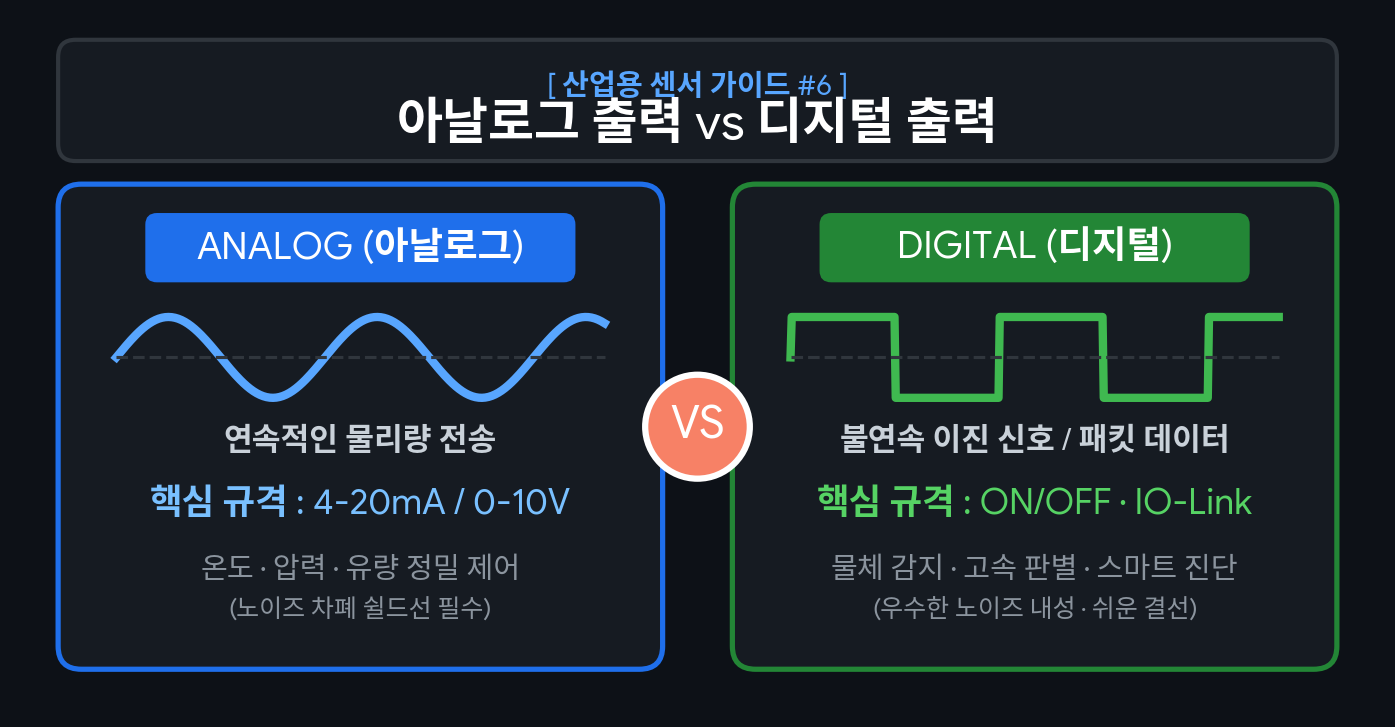

3. 아날로그 출력 vs 디지털 출력 핵심 비교
두 방식의 특성을 엔지니어링 관점에서 비교하면 다음과 같습니다.
| 비교 항목 | 아날로그 출력 (4-20mA / 0-10V) | 디지털 스위칭 출력 (ON/OFF) | 디지털 통신 출력 (IO-Link / Modbus) |
| 전송 데이터 형태 | 연속적인 물리량 (전압/전류) | 단순 접점 상태 (1 or 0) | 패킷화된 수치 데이터 + 상태값 |
| 정보의 표현력 | 실시간 수치 모니터링 가능 | 임계점 도달 여부만 판단 | 다채널 수치, 진단, 설정값 전송 |
| 노이즈 영향 | 취약함 (차폐 쉴드선 필수) | 낮음 (일반 전선 사용) | 매우 낮음 (디지털 패킷 직결) |
| 신호 변환 손실 | 발생 (DAC/ADC 변환 오차) | 없음 | 없음 (디지털 신호 다이렉트 전송) |
| PLC 모듈 구성 | 고가의 아날로그 입력 모듈(A/D) | 저렴한 범용 디지털 입력 모듈(DI) | 필드버스 마스터 또는 통신 모듈 |
| 원격 파라미터 제어 | 불가능 (현장 볼륨/버튼 조작) | 불가능 (티칭 버튼 수동 조작) | 가능 (PLC에서 원격 파라미터 수정) |
| 주요 적용 센서군 | 정밀 온도계, 유량계, 압력 트랜스미터 | 근접센서, 포토센서, 압력 스위치 | 스마트 센서, 복합 센서, IO-Link 디바이스 |
4. 현장 공정별 센서 출력 선정 가이드
현장에서 센서를 선정할 때는 제어 목적과 예산, 공정 요구조건에 따라 신중하게 결정해야 합니다.
[센서 출력 선택 의사결정 흐름도]
1. 공정에서 필요한 정보가 단순 '유무/도달 확인'인가, '연속적인 변화값 모니터링'인가?
├── 단순 유무 판단 ───▶ [디지털 스위칭 출력 (NPN/PNP)]
└── 연속적 수치 필요
2. 설비가 노이즈가 심하거나 고가의 아날로그 카드 없이 스마트 진단이 필요한가?
├── YES ───▶ [디지털 통신 출력 (IO-Link 등)]
└── NO
3. 전송 거리가 멀거나 기존 표준 계장 시스템과의 호환성이 중요한가?
├── YES (장거리/안정성) ───▶ [아날로그 4-20mA 전류 루프]
└── NO (단거리/간이형) ───▶ [아날로그 0-10V 전압 출력]
(1) 디지털 출력을 선택해야 하는 경우
- 부품 통과 및 위치 감지: 컨베이어 벨트 위의 박스 유무 감지, 실린더의 전/후진 완료 위치 감지 등은 단순하고 응답이 빠른 디지털 스위칭 센서가 가장 적합합니다.
- 설비 보전 및 스마트 데이터 수집: 센서 오염도 감지, 설비 자가 진단, 잦은 품종 교체(Changeover)로 센서 셋팅을 원격으로 변경해야 하는 공정은 IO-Link와 같은 디지털 통신형 센서가 다운타임을 획기적으로 줄여줍니다.
(2) 아날로그 출력을 선택해야 하는 경우
- 연속 공정 제어(PID 제어): 보일러의 온도 유지, 배관 내의 압력 조절, 화학 탱크의 수위 제어처럼 실시간으로 변하는 값을 지속적으로 피드백 받아 밸브 개폐율이나 히터 출력을 조절해야 하는 공정에는 아날로그 출력이 필수적입니다.
5. 마치며
- 아날로그 출력은 공정의 물리량을 ‘연속적인 수치’로 정밀하게 추적하는 데 최적화되어 있으나, 신호 변환 오차와 노이즈 대책(차폐선, 접지)이 요구됩니다.
- 디지털 출력은 ‘빠르고 명확한 상태 판단(ON/OFF)’에 적합하며, 최근에는 양방향 통신이 가능한 디지털 통신 센서(IO-Link)로 발전하여 유지보수 효율을 극대화하고 있습니다.
- 자동화 라인을 설계할 때는 무조건 최신 기술을 고집하기보다, 요구되는 정밀도, 노이즈 환경, 제어 주기, 전체 구축 비용을 종합적으로 고려하여 최적의 인터페이스를 조합하는 것이 핵심입니다.
다음 글에서는 센서 선택 시 확인 해야 할 조건들에 대해 알아보도록 하겠습니다.
